波音WTT会议材料
FTD: 737MAX-FTD-76-19002
737NG-FTD-76-19002
737MAX-FTD-76-23001
FIX: ISE-22-17-15845
一、背景与问题现状
1.1 件号演变
表格
| 件号 | 状态 | 说明 |
|---|---|---|
| 254A1150-13/-14 | 旧版 | 早期生产件号 |
| 254A1150-15/-16 | 当前生产 | 2017年1月起在737NG和737MAX上引入 |
| 254A1150-23/-24 | 未来新版 | 正在开发中（详见第六部分） |
1.2 关键发现
- 2017年引入的-15/-16件号数据未显示相比-13/-14有任何改进
- ATSP性能和可靠性改进仍是波音客户优先级前15名中的重点项目
二、根本原因分析
2.1 四大失效模式
表格
| 序号 | 失效模式 | 详细说明 |
|---|---|---|
| 1 | 开关污染与氧化 | 微动开关触点受环境污染物和氧化影响 |
| 2 | 开关机械/死区断裂 | 微动开关的机械结构或死区（dead break）功能失效 |
| 3 | 作动机构滞后与公差 | 激活点与释放点之间的滞后（lag），以及作动机构的制造公差累积 |
| 4 | S4和S5触点电弧损伤 ⭐ | 重复电气电弧导致S4、S5触点烧蚀、熔化和凹坑 |
重点：第4项（S4/S5电弧损伤）是后续解决方案的核心突破口。
三、临时/缓解措施
3.1 ATSP湿电流测试套装
- 用途：电子测试、”清洁”微动开关触点（必要时）、重新测试
- 新版测试套件件号：C76003-80（已在波音零件页面可用）
- 旧版测试套件：C76003-1（FTD 737NG/MAX-FTD-76-19002已更新，提供返工说明）
3.2 更新版CMM
波音建议使用以下已发布的更新版部件维护手册（CMM）：
- CMM 22-32-01
- CMM 22-32-02
- CMM 22-32-03
以上文件可在MyBoeingFleet Portal (MBF)获取。
四、CMM改进工作（波音与运营商合作）
4.1 合作方
- 波音与一家航空公司合作伙伴及PMC（原始设备制造商）协作，共同提升ATSP可靠性
4.2 CMM 22-32-03关键更新（2026年4月完成）
表格
| 更新内容 | 目的 |
|---|---|
| 升级测试设备为更高精度仪表 | 提高精度，支持更复杂的故障排查 |
| 增加凸轮机构横截面视图 | 辅助理解调整过程中的零件相互作用 |
| 更新微动开关调整章节 | 最小化不当校装风险 |
| 增加凸轮机构高级故障排查 | 提升现场排故能力 |
五、S4/S5电弧损伤验证与RC Snubber解决方案 ⭐⭐⭐
5.1 问题确认
- 运营商数据：60%的ATSP失效发生在S4（21%）和S5（39%）触点
- 根因确认：2025年12月15日完成——S4和S5触点损伤由重复电气电弧导致

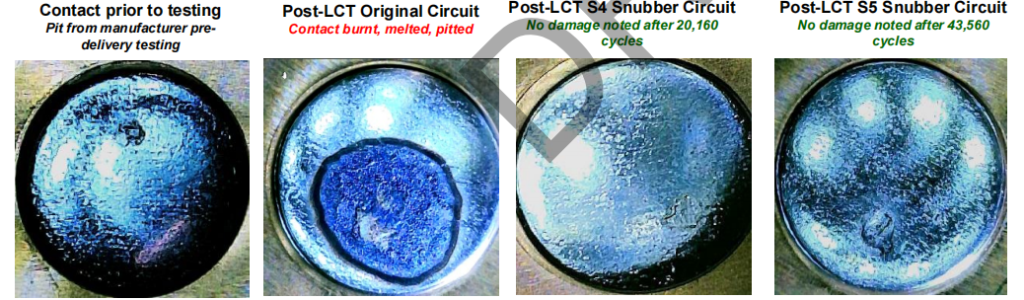

5.2 电弧损伤对比照片
表格
| 状态 | 描述 | 循环次数 |
|---|---|---|
| 测试前 | 制造商交付前测试产生的凹坑 | — |
| 原始电路（LCT后） | 触点烧蚀、熔化、严重凹坑 | — |
| S4 Snubber电路（LCT后） | 无任何损伤 | 20,160次循环 |
| S5 Snubber电路（LCT后） | 无任何损伤 | 43,560次循环 |
结论：RC Snubber能有效抑制电弧，显著延长触点寿命。
5.3 验证里程碑
表格
| 阶段 | 时间 | 结果 |
|---|---|---|
| 实验室验证 | 2025年11月 | S4/S5电路安装RC Snubber，成功抑制电弧 |
| 737NG机上验证 | 2025年12月 | 电路改装（含RC Snubber）在机上实施 |
5.4 RC Snubber原理
- 组成：电阻（R）+ 电容（C）串联
- 功能：跨接在S4和S5触点上，消除电压和电流尖峰
- 效果：吸收开关断开时的感性负载能量，防止电弧产生
六、最终解决方案
6.1 生产解决方案（新件号）
表格
| 项目 | 内容 |
|---|---|
| 新ATSP组件件号 | 254A1150-23/-24 |
| RC Snubber组件件号 | 待定（TBD） |
| 生产线纳入 | 待定（LN TBD） |
6.2 254A1150-23/-24设计变更（回归-9/-10风格）
表格
| 变更项 | 说明 |
|---|---|
| 凸轮几何形状修订 | 提升开关切换可靠性 |
| 防水快动开关 | 替代现有开关，提升环境耐受性 |
| 曲柄材料变更 | 铝 → 钢，提升结构强度 |
| 线束长度增加 | 增加3英寸，适配MAX安装 |
| 可重复使用螺母板 | 防止拆装时松散螺母丢失 |
| 前面板序列化 | 增加零件序列号标识 |
| AMM/CMM更新 | 强调开关作动以参考开关为基准，而非凸轮轴缺齿 |
6.3 改装解决方案（现有机队）
表格
| 项目 | 内容 |
|---|---|
| 改装件号 | 254A1150-23/-24（与新版相同） |
| IPC更新 | 允许双向互换性 |
| 改装SB | 737NG和737MAX RC Snubber改装服务通告 |
| 改装内容 | 在S4和S5电路上增加RC Snubber，消除电压/电流尖峰 |
| 通知文件 | 发布服务信函（SL），告知机队件号可用性和SB信息 |
七、项目时间线与下一步
7.1 里程碑时间表
表格
| 里程碑 | 原计划 | 修订后目标（ECD） | 状态 |
|---|---|---|---|
| 额外根因识别 | — | 2025年12月15日 | ✅ 完成 |
| 解决方案选择更新（纳入RC Snubber） | — | 2026年3月 | ✅ 完成 |
| 254A1150-23/-24初始图纸发布 | 2025年7月 | 2026年10月 | 🔄 |
| 供应商RFP响应 | 2025年10月 | 2027年4月 | 🔄 |
| Qual/Cert测试启动 | 2026年1月 | 2028年Q2 | 🔄 |
| Qual/Cert测试完成 | 2026年5月 | 2028年Q3 | 🔄 |
| 零件可用 | 2026年Q4 | 2028年Q3 | 🔄 |
| 服务文件发布 | — | 2028年Q3 | 🔄 |
7.2 服务文件发布内容（2028年Q3）
- 新ATSP组件NG/MAX服务信函（SL）
- NG/MAX RC Snubber改装服务通告（SB）
- IPC发布（互换性说明）
八、项目时间线可视化
plain
复制
2025年Q3 2025年Q4 2026年Q1 2026年Q2 2026年Q3 2026年Q4 2027年 2028年Q2-Q3
│ │ │ │ │ │ │ │
▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼
[根因确认] [方案选择] [图纸发布] [供应商RFP] [测试启动]
15DEC2025 MAR2026 ECD OCT2026 ECD APR2027 ECD Q2 2028
[测试完成]
[零件可用]
[SB/SL/IPC发布]
ECD Q3 2028九、关键风险与疑点提示
表格
| 关注点 | 说明 |
|---|---|
| 进度大幅延后 | 从原计划2026年Q4零件可用，延后至2028年Q3，延后约2年 |
| -15/-16件号无效 | 2017年引入的-15/-16经数据验证未解决任何问题，机队仍在承受可靠性损失 |
| RC Snubber是核心突破 | 实验室和机上验证均证明有效，但改装SB需等到2028年Q3 |
| CMM更新已完成 | 2026年4月CMM 22-32-03已发布，可立即改善维护质量 |
| 湿电流测试套装可用 | 新版C76003-80已可获取，建议运营商立即采用 |
| 新旧件号互换性 | 改装方案承诺双向互换，但需确认IPC更新细节 |
| MAX线束加长 | 新件号增加3英寸线束，需确认对现有机队改装的布线影响 |
| 材料升级 | 曲柄铝→钢、防水开关，需关注重量变化和安装适配性 |
十、总结
该文档揭示了737NG/MAX机队ATSP长期可靠性问题的系统性解决路径。核心突破在于识别出S4/S5触点电弧损伤是60%失效的根因，并通过RC Snubber在实验室和机上双重验证其有效性。最终方案采用双轨策略：生产端引入全新设计的254A1150-23/-24（回归-9/-10风格并多维度强化），改装端通过SB为现有机队增加RC Snubber。然而项目进度从原计划的2026年大幅延后至2028年Q3，期间运营商应充分利用已发布的更新版CMM和湿电流测试套装进行主动维护，缓解等待期的可靠性压力。
