空调扩散管支架断裂

HNA-HNA-25-1194-02B

近期出现了较多案例的空调扩散管支架断裂问题,主要发现于散热器离位清洗的定期工作中。特对相关情况做一说明。

一、基本原理

每侧空调组件包括主次级散热器/扩散管,扩散管包括一个外筒和一个内筒,外筒是腔室,内筒是扩散器,内筒和外筒之间通过四个支架进行连接,支架一侧通过4个铆钉固定在内筒上,另一侧通过螺栓和拖把和外筒支架进行连接。

二、典型失效

从支架断裂的情况来看,支架本体无明显腐蚀的情况,断裂位置通常发生在支架转角处。

三、厂家交流情况

1、失效原因

扩散管内筒支架为直角设计,通过拖把和螺栓的方式和外筒支架进行连接,通过一个平面上的4个点进行固定,稳定性不高,同时空调扩散管处于空调舱的高温和高振动区域,在空调组件工作的过程中,叠加高温热循环和高振动的影响,在支架弯角处发生反复形变,最终出现疲劳断裂。

2、针对支架断裂,霍尼收到多起客户反映内筒支架断裂的问题,在2014厂家发布了SB 2215240-21-2806 and SB 2215280-21-2808针对左右侧散热器扩散管和支架进行升级。将支架的材料从铝升级为Inconel 625的不锈钢材料,以提高可靠性。同时对其他部件也进行了同步升级,费用约为2.5万美元。

3、针对支架断裂后的放行,波音反馈主MMEL里没有支架损坏后放行的标准,可以通过剩余可用支架将扩散管固定在飞机上,按MEL21-01-01-01单组件放行。

4、波音建议针对扩散管升级以减少部件损坏的情况发生。

5、针对支架断裂后的更换,厂家技术上不反对参考CMM手册进行处置。

四、当前管控措施

当前主要通过定期的散热器更换工作,可以对扩散管内外筒进行分解,对支架进行检查。具体如下:

1.73N-21-SYS-002 拆下左侧主/次级热交换器进行超声波清洗。

2.73N-21-SYS-003 拆下右侧主/次级热交换器进行超声波清洗。

仅供参考实际工作以手册为准

火警测试

来自于网络公众号

发动机和APU火警控制面板提供这些指示:发动机着火和过热、APU着火、轮舱着火,左右发灭火瓶释放、APU灭火瓶释放、发动机防火系统故障和APU防火系统故障。通常这些指示灯是不亮的。

面板还可以完成这些操作:选择发动机火警探测模式、释放灭火瓶爆炸帽、灭火瓶爆炸帽测试、防火系统测试、防火系统线路故障测试和切断火警铃。

1、过热探测选择电门

通常在正常位。左右发各1个,用来选择探测环路的3种工作模式。

  • 电门在NORMAL:双环路模式,A和B环路一致才会给出过热或着火警告。
  • 电门在A:A环路模式,B环路被抑制。
  • 电门在B:B环路模式,A环路被抑制。

故障举例:做火警测试时,左发过热灯和着火警告灯(手柄灯)不亮。此时把电门放到A环路测试,如果对应两个灯也不亮说明A环路有故障。再将电门放到B位置,火警测试正常,说明B环路是好的。办理保留需要将电门放到好的环路。

2、发动机过热灯,发动机温度过高时灯亮。火警探测在NORMAL位时,双环路在以下条件下才会点亮灯:过热/过热、过热/着火或过热/故障。

3、测试电门

弹簧保持在中立位,用于测试发动机、APU、轮舱防火系统和灭火系统。

故障/不工作测试:测试发动机和APU探测环路线路。以下五个灯亮表示测试通过:

  • 左、右2个主注意灯。
  • 主警告牌的OVHT/DET灯。
  • 面板的FAULT灯。
  • 面板的APU DET INOP灯。

过热/着火测试:测试发动机,APU和轮舱的探测器。以下11个灯亮表示测试通过(其中轮舱灯需要交流电),同时火警铃响。

  • 遮阳板左、右2个火警灯。
  • 遮阳板左、右2个主注意灯。
  • 主警告牌的OVHT/DET灯。
  • 左发、右发和APU灭火手柄共3个灯。
  • 左、右发2个过热灯。
  • 轮舱灯。

4、发动机火警电门(灭火手柄)

  • 通常在放下直立(非旋转)位。
  • 指示灯用于发动机着火指示。
  • 手柄用于关断电气液。提起手柄,发电机断开、翼梁活门(燃油)关闭、EDP关断活门(液压油)关闭、引气活门关闭。
  • 手柄还用于发动机灭火。提起并旋转手柄释放灭火瓶(没事不要去动),逆时针旋转释放1号灭火瓶,顺时针旋转释放2号灭火瓶。
  • 过热或出现火警线圈自动通电解锁才能提起手柄,否则需要人工按底部的按钮超控。

5、轮舱过热灯

  • 用于指示轮舱着火或过热。只有火警探测,没有灭火。
  • 需要交流电(没交流电灯不会亮)。

6、故障灯(发动机)

  • 防火线路或探测器故障时灯亮。
  • 防火线路故障监控。当选择双环路时,如果一个环路失效,自动使用单环路探测,驾驶舱没有故障指示(做火警测试才能发现);如果双环路都失效,故障灯点亮,探测系统功能失效。当选择在单环路时,只监控使用的环路。
  • 探测器故障监控。故障/不工作测试时,灯亮表示探测器线路正常。过热/着火测试时,灯亮表示有一个环路失效。
  • 灯亮不会引起主警告灯亮。

7、APU探测系统不工作灯,灯亮表示APU探测环路不工作。

8、APU灭火瓶释放灯,灯亮表示APU灭火瓶已经释放(压力低)。

APU 灭火瓶在后非增压舱(狗洞),APU灭火瓶只有一个爆炸帽。

9、火警切断电门,切断火警铃和关闭P7遮阳板火警灯。

10、APU灭火手柄(灯),和发动机灭火手柄类似,用于关断电气液和灭火。

11、发动机灭火瓶释放灯,灯亮表示发动机灭火瓶已经释放(压力低)。

发动机灭火瓶有2个,在主轮舱左后上角,灭火瓶上有压力指示。每个灭火瓶有2个爆炸帽,都能给左发或右发灭火。

12、灭火瓶爆炸帽测试电门(弹簧保持在中立位)和指示灯(绿灯亮表示测试通过)。

电门放在1位,测试左右发灭火瓶的前爆炸帽和APU灭火瓶爆炸帽。

电门放在2位,测试左右发灭火瓶的后爆炸帽和APU灭火瓶爆炸帽。

厕所气滤单向活门

网络公众号、内外部案例、SL-1L3-25-0033

737飞机厕所气滤单向活门安装在每个厕所灰水排水总管上,厕所灰水系统同时具备厕所通风系统的功能,气滤单项活门air filter check valve(件号4L400401-1)通过排水管连接drain mast到机外。活门组件包含通气滤罩、小球、支撑保持环。此活门的作用是在内外压差的作用下将洗手间内的污浊空气经过滤罩过滤再流经单向活门小球通过排放管直至排放桅杆排出机外,当下游排放管堵塞时,污水将小球浮起,小球堵住出口,小球的作用是防止污水反流到洗手间内。

系统的图示位置如下所示

空气将通过透气网进入止回阀,并通过出口排出。透气网可以防止最大为0.10英寸的大尘埃颗粒进入止回阀。通常,浮球会停留在不锈钢销上,允许空气通过出口排出。浮球的形状像一个球,可以浮在水面上,并位于止回阀体内。在排水溢流情况下(排水水通过出口进入止回阀),浮球会随着流入的排水水上升,并压在止回阀体的顶部。这可以防止排水水淹没盥洗室。 如果液体通过灰水排水系统反流,浮球会上升并压在止回阀体顶部的密封圈上,防止这些液体溢入盥洗室后面的遮罩后面。

目前发现厕所气滤单向活门有两个问题:

1、产生异响

气滤单向活门件号都是PN:4L400401-1,但是从实物分解图上看前两架的构型和后两架的内部小球支撑方式不一样,暂以新旧型加以区分。

新型的气滤单向活门为金属保持环支撑小球,空中在一定压差情况下流经单向活门小球的气流从排放桅杆排出,由于气流的扰动影响,导致小球固定不住,在活门内不停跳动进而撞击活门内壁产生异响,一旦小球动起来就会不停撞击;旧型气滤单向活门内部小球的固定方式为一根相对较粗的金属杆支撑,气流流经小球时,小球不能滚过金属杆且比较稳定,在内外压差作用下反而将小球牢牢固定住不产生撞击无异响。

针对新构型的小球无法固定的问题,B/E Aerospace厂家SL-1L3-25-0033中提到噪音是由于空气单向活门(4L400401-1)内部有制造缺陷的保持器(4L500401-85)引起的。有缺陷的保持器中轴是在中心位置,而正确构型应该是保持器中轴偏置。

单向活门分解如下。

新构型厂家SL-1L3-25-0033的改进如下。

实际上厂家SL的范围并不完整,机队有发生过不在SL范围内的安装了不正确构型的保持器的情况。

2、堵塞产生异味

有外部航司反映,洗手间异味重,经检查发现汽滤完全被灰和絮状物堵塞。从原理来讲堵塞后影响了厕所的换气,无法排出厕所异味,是主要原因。当前无定期项目覆盖。

附图:

关于轮舱火警MEL26-04B保留放行

2025年5月,有飞机反映执行过热/着火测试的时候轮舱火警灯不亮,灯光测试正常,具体现象如下视频所示。准备参考MEL26-04B火警不工作保留放行。

相关MEL条款如下所示。

由于机队基本上没有按这一保留条款放行过,因此在执行TASK 26-18-00-710-801 Wheel Well, Wing and Lower Aft Body Overheat Detection System – Operational Test中发现灯和火警铃并无响应,对此产生了疑问。

从执行步骤来说,拔出C407/403/405跳开关,实际上是将M237中的APU和左右发模块均做了断电,用于仅测试轮舱火警。

从原理来说,如下图所示,在M270探测线接通情况下,通过模拟接地,从而触发火警。因此当脱开探测线两侧的接线片后,该接地通路将不再。从而无法产生响应的警告。这也与MEL中的方法2B说明除轮舱火警功能外相对应。

找了一架正常飞机执行该操作,脱开线,并执行过热/着火测试,发现也是相同的现象。

总结来看,这里面比较容易被迷惑的有几个要点:

1、M237的松脱导致了与M270火警探测线断路相同的失效表象。在故障隔离中,可以先考虑对M237进行隔离。

2、在验证过程中,不拔跳开关,从而单独脱开接线片测试,会受到其他正常火警模拟的干扰,会有火警灯亮和火警铃响的现象。从而无法准确判断是什么因素导致的。

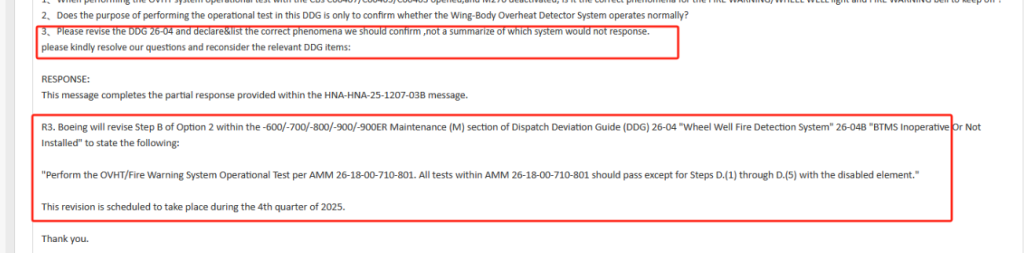

在和波音沟通后,波音表示将改版AMM中DDG手册,明确对于测试AMM章节忽略D1-D5测试的结果。

关于737MAX飞机FAMV的相关故障

HNA-HNA-25-1114-02B

一、基本原理

FAMV活门是一个弹簧加载开启、气动驱动、电子控制(通过力矩马达)的调节阀,配备两个活塞驱动器,每个驱动器操作一个铰接式拍板式关闭元件。它包含一个力矩马达、一个TMFA和一个PCSR,用于控制铰接拍板的位置。拍板是非密封的,关闭时的泄漏由拍板与流动外壳之间的配合控制。活门包括一个位于PCSF上游的过滤器,以及一个气动截止装置,当该装置启动时,会气动禁用阀门伺服,将阀门锁定在弹簧加载开启位置。当施加气压且力矩马达未通电时,拍板处于打开状态;当力矩马达通电并调节时,拍板调节风扇空气流向预冷器的冷侧,以控制热侧出口温度。一个RVDT向飞机控制器提供阀门位置反馈,以协助预冷器温度控制。FAMV体积大,重量重(30斤),空间狭小,拆装困难。

具体的主要零部件位置如下

工作过程如下原理图所示:

1、高压伺服供气(SUPPLY AIR)通过一个手动操作的气动截止装置,当该装置启动时,会切断伺服其余部分的气压,从而有效地将阀门锁定在开启位置。

2、在气动截止装置的下游,伺服供气被引导至TMFA和PCSR。活门进口压力(FAN AIR)被引导至PCSR的开启腔,以对供应至力矩马达的调节压力进行偏置。

3、力矩马达处于未通电状态,喷嘴覆盖在供气喷嘴上。当施加电流时,喷嘴从供气喷嘴移向排气喷嘴,以调节力矩马达的出口压力。

4、TMFA的阀芯在关闭位置由弹簧加载。力矩马达的出口压力被引导至TMFA的开启腔。增加力矩马达的出口压力会使TMFA打开。TMFA的出口压力与力矩马达的输出压力成比例响应。

简单来说,从引气总管引出的控制空气被引导至力矩马达流量放大器和压力补偿伺服调节器。力矩马达流量放大器将控制压力降低至执行器的A腔。当A腔获得控制空气时,FAMV的拍板移动到完全关闭位置。 压力补偿伺服调节器利用风扇空气对力矩马达的参考压力进行偏置,以补偿拍板上的压力。 来自IASC的输入信号控制进入A腔的空气量。当力矩马达拍板移动到开启位置时,压力补偿伺服调节器将控制压力发送至力矩马达流量放大器。当放大器活塞移动到关闭位置时,A腔的压力降低。这导致阀门拍板打开。 FAMV通过调节拍板在开启和关闭之间的位置,将引气温度保持在目标值415°F。

二、信息

一)FAMV的信息有两个等级,分别是:

1、SMT信息:BLEED FAMV RVDT L和BLEED FAMV RVDT R。

2、状态信息:BLEED FAMV L和BLEED FAMV R。

对应6个维护信息

代码信息等级含义
36-12010ENGINE-1 FAMV TORQUE MOTOR SIGNAL IS OUT OF RANGESTATUSIASC激励电压正常,电流已经设置在最小值以上。但力矩马达的返回电流未被检测到,或者超限。
36-12011ENGINE-2 FAMV TORQUE MOTOR SIGNAL IS OUT OF RANGESTATUS
IASC激励电压正常,电流已经设置在最小值以上。但力矩马达的返回电流未被检测到,或者超限。
36-12020ENGINE-1 FAMV IS NOT IN COMMANDED POSITIONSTATUS条件1,指令全开,但温降过低,或者HPSOV未开,出现过热。
条件2,指令全关,但地面低功率状态下,FAMV打开异常,导致温度低。空调系统可能导致假信息。
条件3,指令全关,实际位置与指令不匹配。
36-12021ENGINE-2 FAMV IS NOT IN COMMANDED POSITIONSTATUS条件1,指令全开,但温降过低,或者HPSOV未开,出现过热。
条件2,指令全关,但地面低功率状态下,FAMV打开异常,导致温度低。空调系统可能导致假信息。
条件3,指令全关,实际位置与指令不匹配。
36-12030ENGINE-1 FAMV RVDT SIGNAL IS OUT OF RANGESMT条件1,COM线的电压超限,导致开路。
条件2,A、B、COM电压超低限。
条件3,RVDT电压比超限。
条件4,地面断开供压5分钟后,FAMV开度超过67%。
36-12031ENGINE-2 FAMV RVDT SIGNAL IS OUT OF RANGESMT条件1,COM线的电压超限,导致开路。
条件2,A、B、COM电压超低限。
条件3,RVDT电压比超限。
条件4,地面断开供压5分钟后,FAMV开度超过67%。

二)历史案例

1、机队中最常见到的是ENGINE-1/2 FAMV RVDT SIGNAL IS OUT OF RANGE(36-12030/1)信息,22架。这个信息通常是AHM监控或航后读取信息时发现。通常执行Electrical LRU – Replacement Test都是正常,但会反复出现。

2、对机队影响最大的是,ENGINE-1/2 FAMV IS NOT IN COMMANDED POSITION(36-12020/1),左7右0架。这个信息都会维护灯亮,并有状态信息。从历史经验看执行LRU Replacement Test, Pneumatic Engine Off – FAMV是可以消除掉该信息。且大多数情况,过站没有再次发生。

三)保留放行

根据状态信息BLEED FAMV L/R,在遵循MEL36-12-01-01释放飞机时,FAMV应在解除在全关位,飞机不能在已知或可预见的结冰条件下飞行。经和波音沟通,波音表示是因为MMEL/DDG程序必须考虑到下一个可能的关键故障。在这种情况下,如果是相关的HPSOV在关闭位置失效,导致气动总管内的温度显著低于翼面防冰所需的最小阈值。为了避免这种情况,禁止在结冰条件下放行。

四)FAMV IS NOT IN COMMANDED POSITION信息

总的来说,其实IASM判断FAMV是否有按指令位置打开,一个是对于极限位置(全开/全关)情况下温度,一个是对于极限位置(全关)情况下LVDT反馈值。

IFIM手册给出了三个条件。

1、FAMV指令在全开,并且条件一:估算的预冷却器热气入口温度是有效的,并且该温度低于 850°F(约 454.4°C)。同时,MIN_TM(即 TM1 和 TM2 中的较低值)高于 435°F(约 223.9°C)。或者条件二:出现了超温状况,即 TM(管道温度)高于 490°F(约 254.4°C),并且此时高压关断活门(HPSOV)尚未被判定为故障在开启状态。同样,MIN_TM 是 TM1 和 TM2 中的较低者。

(a)Both Primary and Backup FAMV driver is commanding full open current (less than 2 mA) and one of the following conditions is met:1)Estimated precooler hot inlet temperature is valid and below 850 F (454.4 C) and MIN_TM more than 435 F (223.9 C). MIN_TM is the lower of TM1 and TM2.2)Overtemperature condition has occurred. TM more than 490 F (254.4 C) and HPSOV has not been declared failed open. MIN_TM is the lower of TM1 and TM2.

点评:设计逻辑认为,引气进口温度低于850F(应该是根据发动机功率推算,基本覆盖低功率使用高压级供气,高功率使用低压级供气),那么如果冷却后的引气温度过高。或者HPSOV没有打开,但出现了引气超温。都认为是由于活门没有完全打开导致对引气的冷却效能下降导致的。

如果预冷器脏也是可能导致的。

2、主用或备用驱动器正在发出全闭指令(即电流超过 110mA 表示全闭)同时满足以下任一子条件

子条件 1

T3 温度和 PS3 压力信号都有效。

PS3 压力小于 100 psia(约 689kPa)。

T3 温度大于或等于 515°F(约 268.3°C)。

MIN_TM(TM1 和 TM2 中的较低值)小于 250°F(约 121.1°C)。

需注意:空调系统左侧组件流量控制和关断阀接近关闭位置的故障,可能导致这种状况出现,进而引发不必要的故障警告。

子条件 2

T3 温度信号有效。

MIN_TM(TM1 和 TM2 中的较低值)小于 100°F(约 37.8°C)。

(b)Primary or Backup driver is commanding full closed current (more than 110 mA) and one of the following conditions is met:1)T3 Temperature and PS3 Pressure signals are valid and the following is satisfied: PS3 less than 100 psia (689 kPa) and T3 more/equal than 515 F (268.3 C) and MIN_TM less than 250 F (121.1 C). MIN_TM is the lower of TM1 and TM2.a)A fault in the Air Conditioning System where the left pack flow control and shutoff valve is in the near closed position can cause this condition to be true and result in a nuisance fault.2)T3 Temperature valid and MIN_TM less than 100 F (37.8 C). MIN_TM is the lower of TM1 and TM2.

点评:设计逻辑认为,高压压气机出口10级的压力低于100PSI,温度大于515F,对应高慢左右的功率,设计上应该这个时候FAMV应该指令全关闭的情况,但管道温度低于250F。认为FAMV可能存在没有全关闭,导致管道温度低于设计。或者只要有T3温度的情况下,发动机工作,那么如果管道温度低于100F,就认为没有全关。

关于自检活门关出现虚假警告。分析是由于EFLOW构型是按需给气,尤其在下降阶段,如果PFSOV接近关闭,那么需求减少。相当于引气不流动,当此时IASC并没收到组件关闭的信号,仍然按此开度计算。则可能导致管路内的气被闷在里面。

3、FAMV 驱动器指令与实际位置偏差

主用或备用 FAMV 驱动器正在发出全闭指令(电流超过 110mA 表示全闭)。

反馈的 FAMV 位置角度(通过 RVDT 测量)与理想全闭点的角度偏差超过 15 度(0.26 弧度)。这表明虽然驱动器发出全闭指令,但阀门实际未完全关闭。

系统压力条件

此外,还需要满足以下任一条件以确保系统有足够的压力来维持 FAMV 关闭:

条件 1

PI(可能是某种压力信号,如燃油进口压力)有效。

PI 压力在 15 psig(约 103.4 kPa)到 65 psig(约 448.2 kPa)之间。这表明系统压力足够,理论上应能维持 FAMV 关闭。

条件 2

如果 PI 无效,则需要估算的中间压力(Est. IP Pressure)有效。

估算的中间压力超过 15 psig(约 103.4 kPa)。这也表明系统有足够压力来维持 FAMV 关闭。

(c)Primary or Backup driver is commanding full closed current (more than 110 mA) and RVDT FAMV Position angle reading is reported to be more than 15 deg (0.26 rad) away from the ideal full closed point. The check also requires that there is sufficient FAMV muscle pressure to hold the FAMV in the closed position via one of the following additional conditions needing to be met:1)PI Valid and PI more than Minimum FAMV muscle pressure 15 psig (103.4 kPa) – 65 psig (448.2 kPa).2)PI Not Valid and Estimated IP pressure valid and Est. IP Pressure more than Minimum FAMV muscle pressure 15 psig (103.4 kPa) – 65 psig (448.2 kPa).

当 FAMV 驱动器发出全闭指令但实际位置未完全关闭(偏差超过 15 度),并且系统压力足够(通过 PI 或估算的中间压力判断)时,会触发某种状态或警报。这通常意味着虽然指令发出,但阀门实际未按预期关闭,而系统压力又足够,可能暗示存在机械故障或其他异常。

五)运行建议

由于对运行影响最大的就是FAMV IS NOT IN COMMANDED POSITION信息。

1、从波音返厂的数据看,

  • 原因1:由于扭矩电机流量放大器(TMFA)阀芯泄漏导致阀门打开缓慢(约占67%的FAMV未处于指令位置故障)。
  • 外来物碎片(FOD)阻止阀芯关闭。
  • 阀芯杆磨损导致其卡在打开位置。
  • 原因2:RVDT显示阀门处于关闭或接近关闭位置,而温度数据表明阀门实际处于打开位置(约占33%的FAMV未处于指令位置故障)。
  • 通常发生在滑出期间。

2、FAMV记录的参数还是比较多的,可以通过译码的方式来来作为辅助判断。模板译码数据参考:

ENGINE 1 CUTOFF     ENGINE 2 CUTOFF     LEFT ENG N1 TACHOMETER  RIGHT ENG N1 TACHOMETER LEFT ENG N2 TACHOMETER  RIGHT ENG N2 TACHOMETER     FAMV POSITION L    FAMV POSITION R     BLD FAMV RVDT FAULT L BLD FAMV RVDT FAULT R      FAMV RVDT INTERFACE FAULT L FAMV RVDT INTERFACE FAULT L BKUP PRECOOL OUTLET TEMP L    BKUP PRECOOL OUTLET TEMP R PRIMARY PRECOOLER OUTLET TEMPERATURE-L  PRIMARY PRECOOLER OUTLET TEMPERATURE-R    INTERMEDIATE DUCT PRESSURE L    INTERMEDIATE DUCT PRESSURE R   PRECOOL OUTLET PRESSURE L      PRECOOL OUTLET PRESSURE R   BLEED VALVE OPEN   BLEED AIR SWITCH    ENGINE 1 BLEED SWITCH_S1      ENGINE 1 BLEED SWITCH_S2 ENGINE 2 BLEED SWITCH_S1 ENGINE 2 BLEED SWITCH_S2

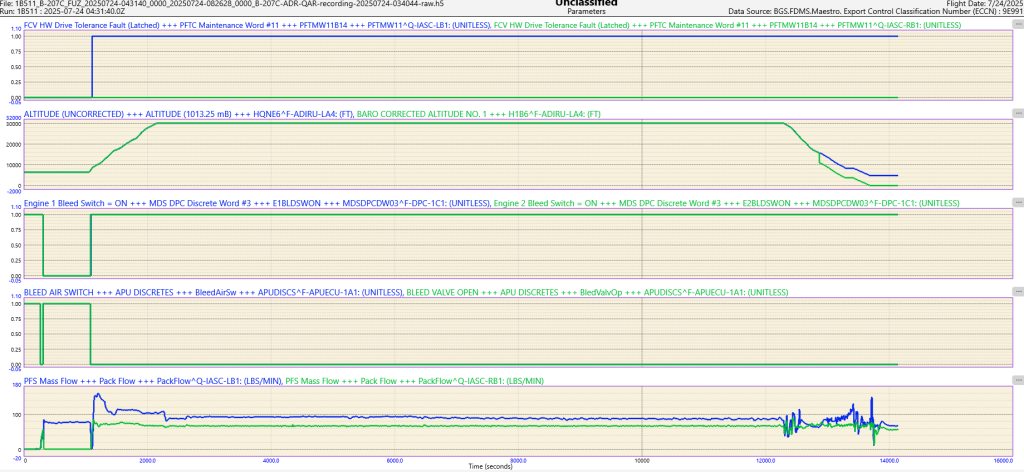

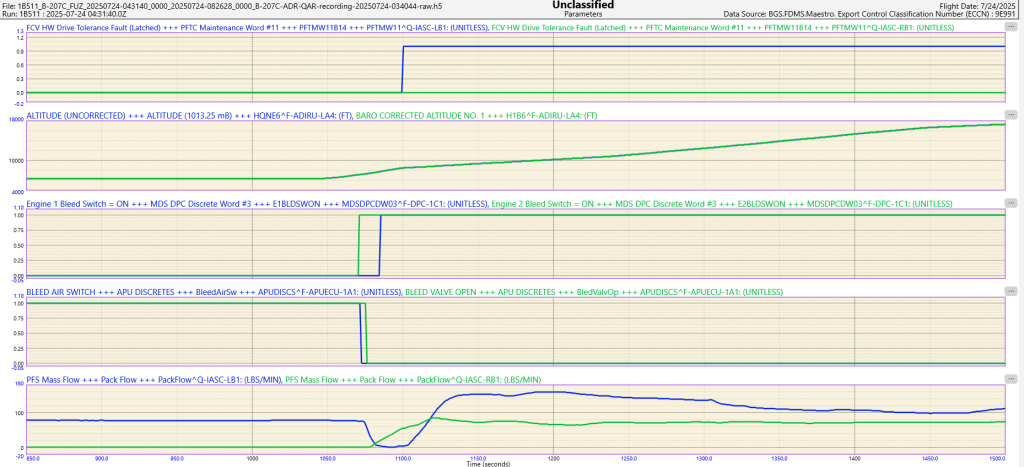

案例:

07:43:00 新警告 36-12020 | ENGINE-1 FAMV IS NOT IN COMMANDED POSITION|DETECTED

从触发看,应该是满足了指令全关,但并未关闭,导致管道温度低于 250°F(约 121.1°C)。因而触发的警告。

3、由于FAMV的调节,系统整体来说,并不希望温度过低,影响防冰。也不希望温度过高,影响引气的供气压力。单单从多段数据看,MAX这套引气系统的冷却是比较得力的,巡航多数时候都接近全关闭的位置。从而维持相对稳定的引气温度,基本在180-190C左右。

4、当运行中遇到FAMV与指令不一致的情况,通常MEL保留放行,受结冰限制是无法放行的,建议可以结合译码,从而判断是真实的活门故障,还是RVDT给出的虚假警告。基于目前的经验:

1)、对于活门在全关位无法打开的,因为会导致跳开灯亮,尤其是在滑跑高功率的情况。建议可以过站按AOG处置。

2)、对于活门在全开位,由于在地面启动极少见指令活门全关的,因而不太容易触发。过站无法调停,可以考虑清掉信息后飞到有条件的地方排故。

3)、对于RVDT指示问题,通常发生在滑出期间。建议试车读取位置,如正常,可以放行。
