HNA-HNA-25-1194-02B
近期出现了较多案例的空调扩散管支架断裂问题，主要发现于散热器离位清洗的定期工作中。特对相关情况做一说明。
一、基本原理

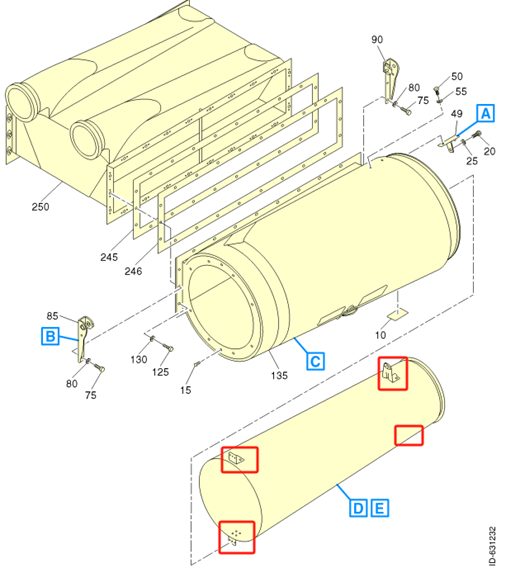

每侧空调组件包括主次级散热器/扩散管，扩散管包括一个外筒和一个内筒，外筒是腔室，内筒是扩散器，内筒和外筒之间通过四个支架进行连接，支架一侧通过4个铆钉固定在内筒上，另一侧通过螺栓和拖把和外筒支架进行连接。
二、典型失效

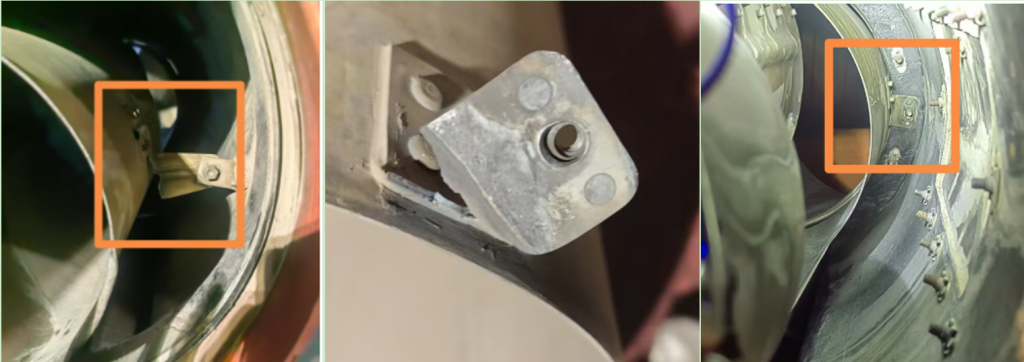

从支架断裂的情况来看，支架本体无明显腐蚀的情况，断裂位置通常发生在支架转角处。
三、厂家交流情况
1、失效原因
扩散管内筒支架为直角设计，通过拖把和螺栓的方式和外筒支架进行连接，通过一个平面上的4个点进行固定，稳定性不高，同时空调扩散管处于空调舱的高温和高振动区域，在空调组件工作的过程中，叠加高温热循环和高振动的影响，在支架弯角处发生反复形变，最终出现疲劳断裂。

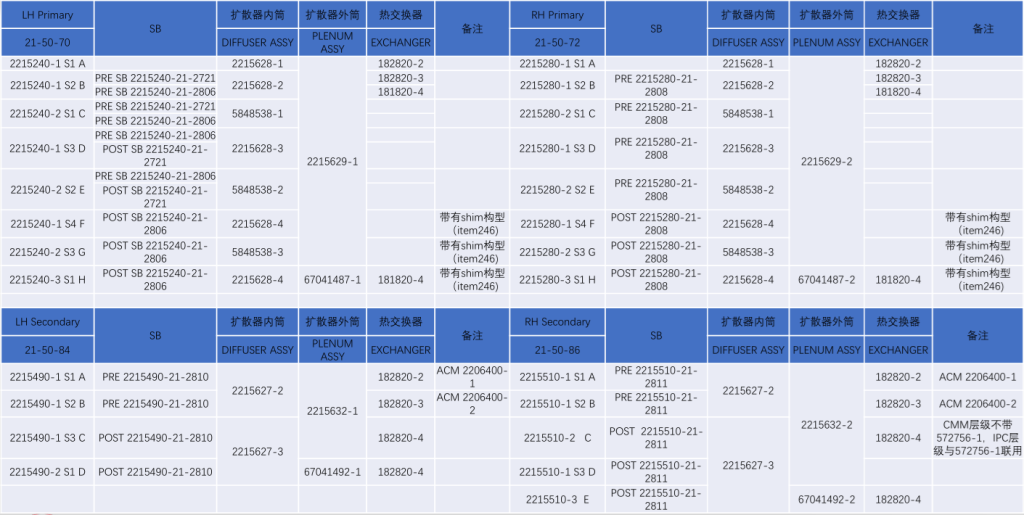

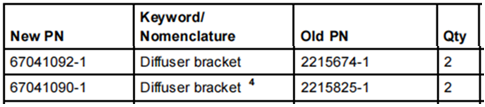

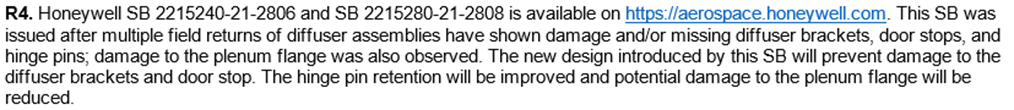

2、针对支架断裂，霍尼收到多起客户反映内筒支架断裂的问题，在2014厂家发布了SB 2215240-21-2806 and SB 2215280-21-2808针对左右侧散热器扩散管和支架进行升级。将支架的材料从铝升级为Inconel 625的不锈钢材料，以提高可靠性。同时对其他部件也进行了同步升级，费用约为2.5万美元。
3、针对支架断裂后的放行，波音反馈主MMEL里没有支架损坏后放行的标准，可以通过剩余可用支架将扩散管固定在飞机上，按MEL21-01-01-01单组件放行。
4、波音建议针对扩散管升级以减少部件损坏的情况发生。
5、针对支架断裂后的更换，厂家技术上不反对参考CMM手册进行处置。
四、当前管控措施
当前主要通过定期的散热器更换工作，可以对扩散管内外筒进行分解，对支架进行检查。具体如下：
1.73N-21-SYS-002 拆下左侧主/次级热交换器进行超声波清洗。
2.73N-21-SYS-003 拆下右侧主/次级热交换器进行超声波清洗。
仅供参考实际工作以手册为准
